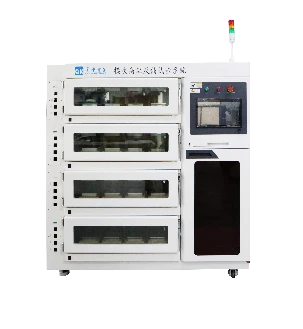

IGBT moduļa augstas temperatūras reversās novirzes testa sistēma (karstā plāksnes metode)
GK-HTRB-HS12 IGBT moduļa augstas temperatūras reversās novirzes testa sistēma izceļas ar temperatūras kontroli, nodrošinot precīzus un stabilus testa apstākļus.
Minimāla temperatūras novirze (mazāka vai vienāda ar ± 2 grādu): garantē, ka katrs testa modulis paliek precīzi iestatīts temperatūras diapazonā, novēršot testa rezultātu novirzes, ko izraisa temperatūras svārstības.
Kontrolēta temperatūras pārsniegšana (mazāka vai vienāda ar ± 2 grādiem): novērš IGBT moduļus sabojāt pēkšņus, lielus temperatūras tapas.
Lielisks temperatūras līdzsvars (mazāks vai vienāds ar ± 1 grādu): nodrošina vienmērīgu moduļu sildīšanu dažādās testa kameras vietās.
Sistēma atbalsta vairākus temperatūras kontroles režīmus, ieskaitot pastāvīgu platformas temperatūru, nemainīgu čaumalu temperatūru un pastāvīgu krustojuma temperatūru, ko var elastīgi pielāgot, lai atbilstu dažādām testa prasībām. Tas nodrošina stabilus un ticamus siltuma apstākļus IGBT moduļu augstas temperatūras reversās novirzes pārbaudei.
|

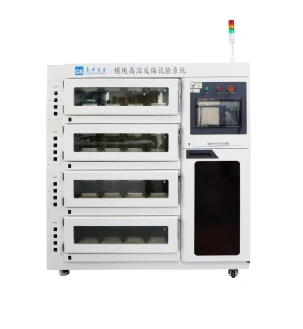

IGBT moduļa augstas temperatūras reversās novirzes testa sistēma (karstā plāksnes metode) |
|
|
Produktu modelis |
GK-HTRB-HS12 |
|
Pielietojuma darbības joma |
Iepakojuma prasības: Dažādiem iesaiņotiem IGBT moduļiem un taisngrieža tilta moduļiem jāveic augstas temperatūras reversās novirzes testi. Uzstādīšanas metode: Augšējā virzošā sliedes iespīlēšanas metode |
|
Funkcijas |
1, temperatūras novirze: mazāka vai vienāda ar ± 2 grādu, temperatūras pārsniegums: mazāks vai vienāds ar ± 2 grādu, temperatūras bilance: mazāks vai vienāds ar ± 1 grādu; 2, temperatūras kontroles metodes: pastāvīga platformas temperatūra, nemainīga čaumalas temperatūra un pastāvīga krustojuma temperatūra; 3, atbalsta vienlaicīgu augšējo un apakšējo tiltu ieslēgšanu un uzraudzību; |
|
Sildīšanas plāksne |
12 |
|
Testa spēja |
12×3=36 |
|
Pamatfunkcija |
①Katru moduli darbina ar divkāršu enerģijas avotiem, gan augšējo, gan apakšējo tiltu darbību vienlaicīgi, vienlaikus pārraugot noplūdes IR. ②reālā laika sakopšana ar karsto plāksnes temperatūru un apvalka temperatūru ar temperatūras sensoru karstās plāksnes vidū, kas uzrauga produkta čaumalas temperatūru TC. ③Atīm sildīšanas plāksnei ir neatkarīga temperatūras kontrole, ar temperatūras novirzi ir mazāka vai vienāda ar ± 2 grādiem. ④ Elektroniskajam slēdzim ir ātra izslēgšanas funkcija, kas var iestatīt noplūdes augšējo robežu, lai novērstu ierīces sadalījumu un atvieglotu turpmāko analīzi. ⑤ pielāgojamas dažādas armatūras un adaptera plāksnes |
|
Ārējie izmēri |
W1500mmхh1880mmхd1450mm |
|
Svars |
apmēram 600 kg |
